摆线减速机(摆线针轮减速机),是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。它的全部传动装置可分为三部分:输入部分、减速部分、输出部分。
【摆线减速机的传动原理】:
摆线针轮减速机根据K一H—V少齿差行星传动原理设计而成的.它的行星轮(摆线轮)轮齿为摆线齿t太阳轮(针轮)为针齿,两者组成了摆线针轮齿合付,针轮齿数Zp与摆线轮齿数Zc的差为1,在传动过程中,转臂将输入运动传送给摆线轮,由于固定针轮的作用,摆线轮产生与输入运动相反的低速自转运动,再通过W机构输出。

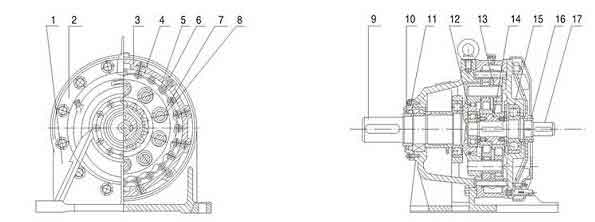

图1:摆线针轮减速机传动原理图
【传动原理图数据详解】:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
序 号 |
名称 |
材料 |
1 |
机座 |
HT200 |
7 |
销轴套 |
GCr15 |
13 |
间隔环 |
HT200 |
2 |
端盖 |
HT200 |
8 |
销轴 |
GCrl5 |
14 |
偏心套 |
45 |
3 |
针齿壳 |
HT200 |
9 |
输出轴 |
45 |
15 |
前挡圈 |
A3 |
4 |
摆线轮 |
GCr15 |
10 |
紧固环 |
45 |
16 |
紧固环 |
45 |
5 |
针套 |
GCr15 |
11 |
油封盖 |
HT200 |
17 |
输入轴 |
45 |
6 |
针齿 |
GCr15 |
12 |
后挡'圏 |
A3 |
|
|
|
【摆线针轮减速机(B、X系列)特点】:
1.高速比和高效率:单级传动,传动比达87,平均效率在92%以上。双级传动,传动比达7569。多级传动,传动比更大。
2.结构紧凑体积小:由于采用行星传动原理,输入轴与输出轴在同一轴心上,所以结构紧凑,体积小,与同功率、同速比的普通华亿网页版传动装置相比,体积和重量均可减少1/2 -1/3。
3.运转平稳噪声低:摆线针轮哨合副啦合齿数较多,重叠系数大,且具有机件平衡的机理,使振动和噪声限制在最小的程度内。
4.使用可靠寿命长:因主要零件呆用轴承钢,经淬火处理获得高强度,又因传动件之间的接触部分系用了滚动摩擦,构成机电一体化特性,所以经久耐用、寿命长。
摆线针轮减速机设计合理,维修方便,润滑简单,材料忧质.加工精良,性能优越,以可靠的质量深受用户的信赖和喜爱。
图:BWE、BWEY、XWE、XWEY型摆线针轮减速机
【摆线针轮减速机工作情况系数表】:
原动机种类 |
工作情况系数表 |
载荷系数 |
||
稳定 |
中等冲击 |
大的冲击 |
||
电动机 |
继续工作3小时/日 |
0.8 |
1.0 |
1.35 |
8-10小时/日 |
1.0 |
1.2 |
1.5 |
|
24小时/日 |
1.2 |
1.35 |
1.6 |
【摆线减速机用途及应用行业】:
摆线减速机(摆线针轮减速机)采用K-H-V少齿差传动原理设计而成,结构新颖紧凑、体积小、重量轻、嗓声低、使用寿命长,广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。

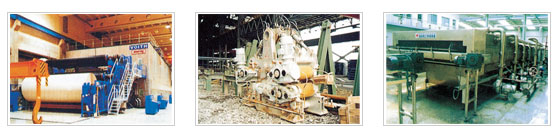

图:摆线针轮减速机应用行业
